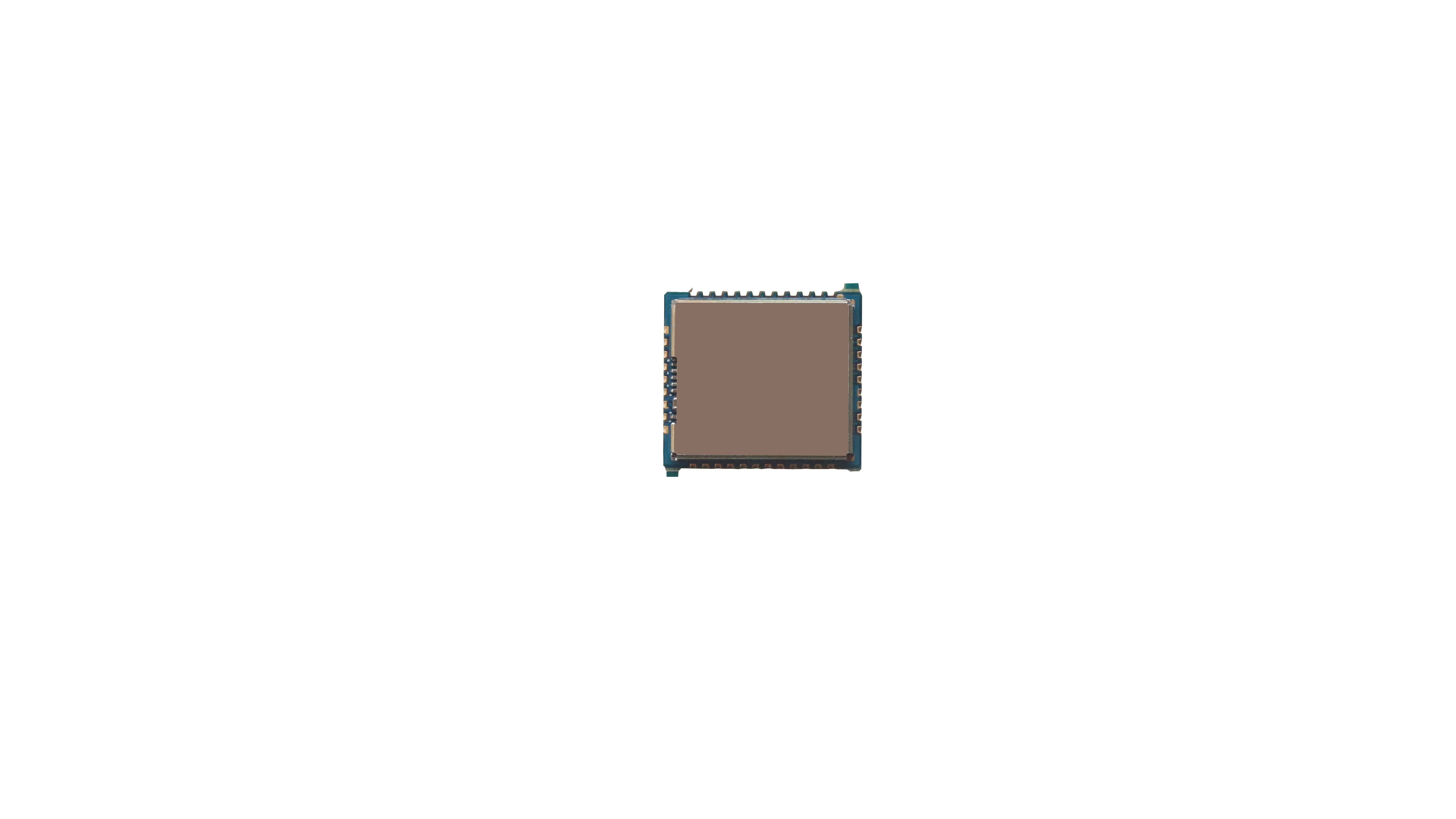

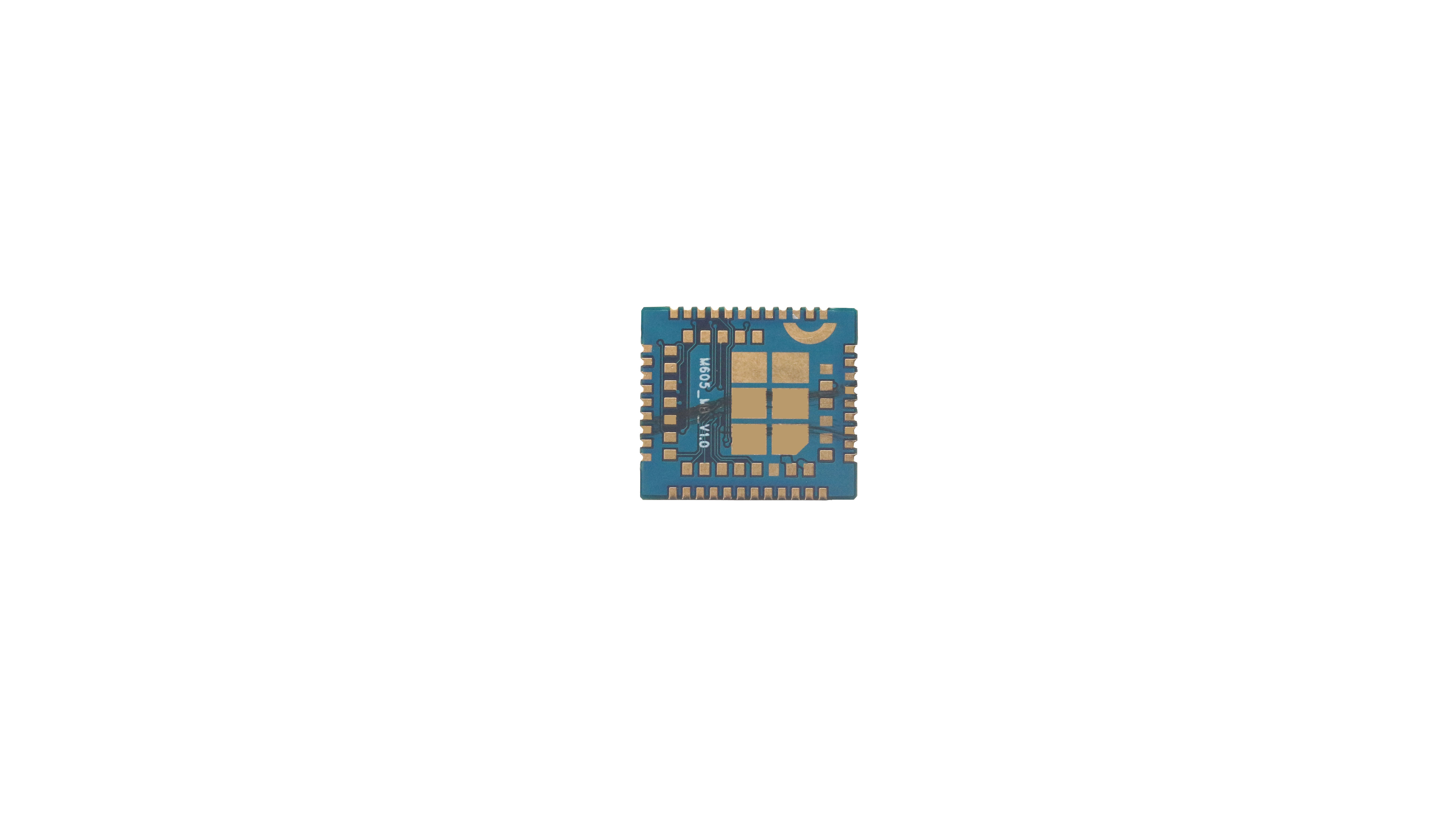

M605 2G物联网通讯模块

create time: 2018-01-29           over look:4371

一、产品功能:

1、支持GSM850M/900M,1800M/1900M频段。


2、支持GPRS多时隙等级12和GPRS编码格式CS-1、CS-2、CS-3和CS-4。同时支持GPS/北斗/GIASS定位、蓝牙3.0/4.0BLE。


3、超小体积设计,尺寸仅为17.6mm*15.7mm*2.3mm,几乎能够满足所有的无线接入应用,包括汽车及行业位置服务、支付终端、智能计量、工业级PDA以及其他M2M的应用。


4、支持EDGE数据,内嵌TCP/IP、UDP、FTP等网络通信协议,传输速度高达342.4kbps。已嵌入的AT命令可让开发者更容易更直接的使用这些协议。


5、产品符合欧盟RoHS标准。



二、产品技术参数

性能

说明

电源

供电电压3.3V-4.3V(典型值4V

频段

四频:GSM850、GSM900、DCS1800、PCS1900。

频段可以通过设置来选择,也可以自动搜索。符合GSM  Phase  2/2+

GSM

小型移动站

发射功率

Class 4 (2W)GSM850 GSM900

Class 1 (1W)DCS1800 PCS1900

GPRS 连接特性

GPRS multi-slot class 12 (默认)

GPRS multi-slot class 1~12 (可配置)

GPRS mobile station class B

温度范围

正常工作温度:-35°C ~ +75°C

受限工作温度:-40°C ~ -35°C +75°C ~ +80°C 1)

存储温度:-45°C ~ +85°C

GPRS/EDGE

数据传输特性

GPRS/EDGE 数据下行传输:最大 342.4 kbps

GPRS 数据上行传输:最大 85.6 kbps

编码格式:CS-1CS-2CS-3CS-4

支持通常用于 PPP 连接的 PAP(密码验证协议)协议

内嵌网络通信协议:TCP/UDP/FTP/HTTP/MMS/SMTP

支持分组广播控制信道(PBCCH)

CSD 数据传输特性

CSD非透明传输,传输速率:2.44.89.614.4 kbps

支持非结构化补充数据业务(USSD)

短消息(SMS)

Text PDU 模式

短消息存储设备:SIM

传真(FAX

Group 3 Class 1 Class 2

SIM卡接口

支持双 SIM 卡:1.8V3V

RF 天线接口特性阻抗

50Ω

BT 天线接口

3.0/4.0 BEL

BT 天线接口特性阻抗

50Ω

WIFI

2.4G (注:需外接芯片)

音频特性

语音编码模式:

l 半速率(ETS 06.20)

l 全速率(ETS 06.10)

l 增强型全速率(ETS 06.50 / 06.60 / 06.80)

自适应多速率(AMR)、回音消除、回音抑制、噪声抑制

内置1AB类音频功放,最大驱动功率800mW

USB接口

支持 USB 1.1 FS/LS

支持软件升级

物理特征

尺寸:17.6mm*15.7mm*2.3mm

重量:3g

固件升级

串口和USB口升级
