S230人工智能主板(RK3399)

create time: 2024-02-05           over look:908

1.概述

S230是一款基于瑞芯微RK3399平台设计的超小全功能一体化主板,主板尺寸只有100*68mm(长*宽),标配4GB LPDDR4内存和16GB闪存,板载2.4G&5G双频WIFI和BT 5.0模组,带有标准完整的M.2 PCIE接口,可直接安装使用NVME SSD高速固态硬盘。支持运行安卓8.1和Ubuntu 18.04系统。

主板支持双MIPI摄像头接口,支持MIPI、EDP显示屏,支持HDMI2.0a、DisplayPort 1.2 4K@60Hz显示,并具备Type-C、两路USB 3.0、两路USB 2.0,千兆以太网口、红外接收等常见接口,以及兼容40Pin树莓派GPIO扩展接口。产品功能齐全,接口丰富,适用于智慧显示终端产品、视频类终端产品、工业自动化终端产品;如:刷脸支付终端、人脸门禁、人证比对、医疗平板、金融自助终端等产品。



2.主要技术参数

CPU

Rockchip RK3399 (28 纳米 HKMG 制程)

ARM 六核 64 位处理器
big.LITTLE 大 小 核 架 构 , 双 核 Cortex-A72( 大 核 )+ 四 核Cortex-A53(小核)

GPU

Mail-T860 GPU MP4 四核 GPU
支持 OpenGL ES1.1/2.0/3.0/3.1,OpenVG1.1,OpenCL,DX11,支持AFBC(帧缓冲压缩)

主频

1.8GHz

系统

安卓8.1/Ubuntu 18.04

SDRAM内存

LPDDR4 4GB

Flash内置存储容量

EMMC 16GB,32G/64G/128G 可选

显示屏接口

MIPI、EDP显示屏

支持HDMI 2.0a显示屏,支持4K @ 60Hz显示,支持HDCP 1.4 / 2.2

支持DisplayPort 1.2

支持双屏同显、异显

触摸屏

支持USB多点红外触摸(多点电容触摸,多点纳米膜触摸,多点声波触摸,多点光学触摸)

摄像头

2*MIPI摄像头

网络

具备以太网功能,100/1000Mbps 自适应

具备WIFI功能,支持2.4G&5G WIFI,1Tx/1Rx 802.11 ac/a/b/g/n

具备蓝牙功能,支持BT 5.0

图像旋转

支持0度,90度,180度,270度手动旋转

实时时钟(RTC)

内置实时时钟供电电池,支持定时开关机

USB

2*USB-2.0 HOST
2*USB-3.0 HOST

1*Type c,支持DisplayPort 1.2 Alt模式

音频

3.5mm双通道耳机接口,或通过HDMI输出

2Pin 2.54mm麦克风接口

散热

1*散热片

1*12V散热风扇

PCIE

1*M.2 M-Key PCIe x4接口,兼容PCIe 2.1,双操作模式,带有M.2 2280模块M3固定螺柱

卡座

1*micro SD卡座

GPIO

40Pin杜邦接口

ADC

3*1.8V ADC输入

串口

1*调试串口



按键

1*电源键

1*复位键

1*Recover键

1*BOOT键

LED

1*电源指示灯

1*开机状态指示灯

红外

1*红外接收

RTC

1*RTC,2针1.25mm

电源

DC 12V3A

支持跳帽上电开机

音频

MP3,WMA,WAV,APE,FLAC,AAC,OGG,M4A,3GPP格式

视频

支持H264,VP8,MAV,WMV,AVS,263,MPEG4 等视频格式的1080P 多视频解码、YouTube等在线视频,最高可达4K*2K输出


支持 JPG、BMP、PNG 等各种图片格式浏览并支持旋转/幻灯片播放/图片放大功能

升级方式

PC升级、U盘升级、OTA远程升级

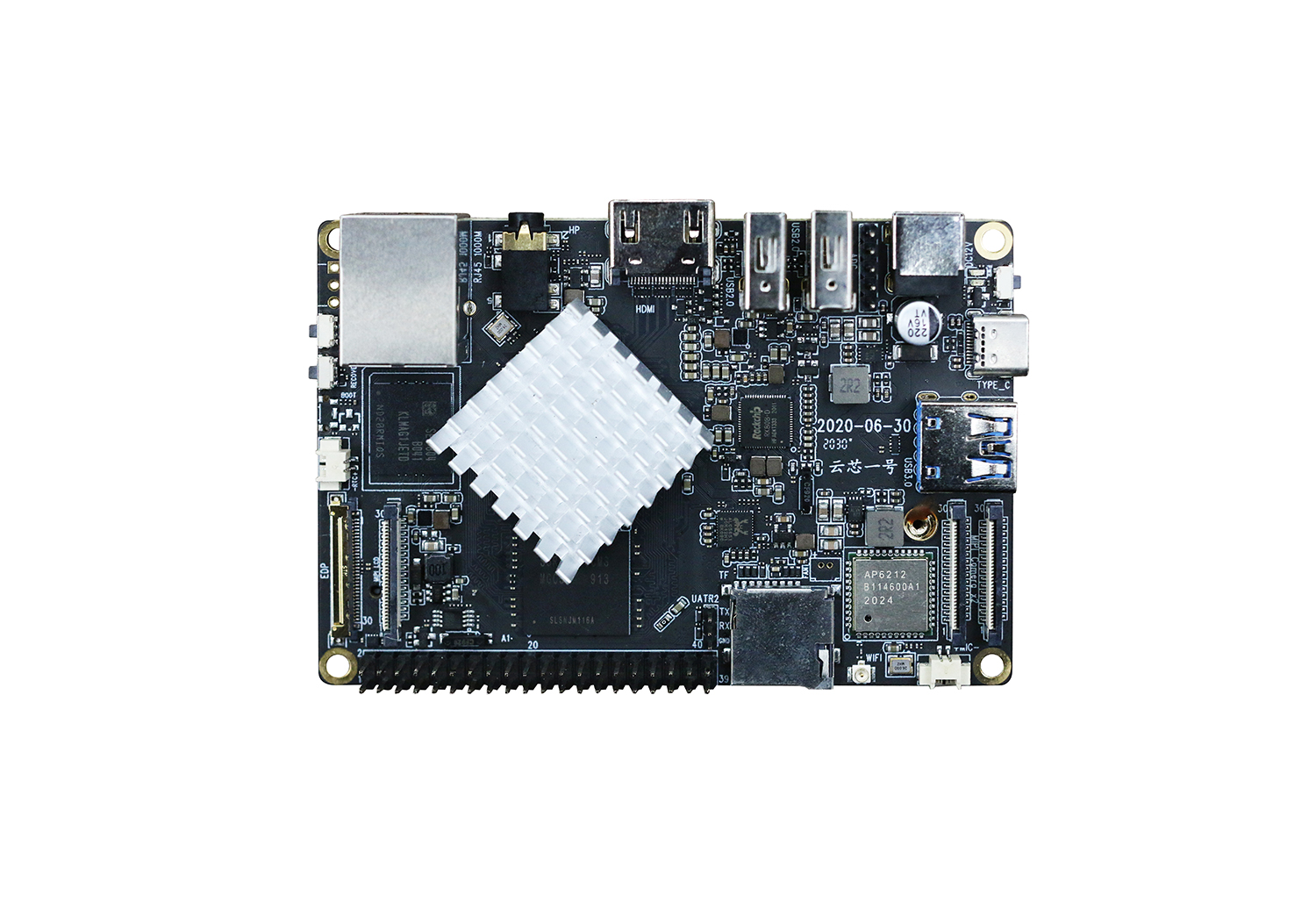

3.产品图片
